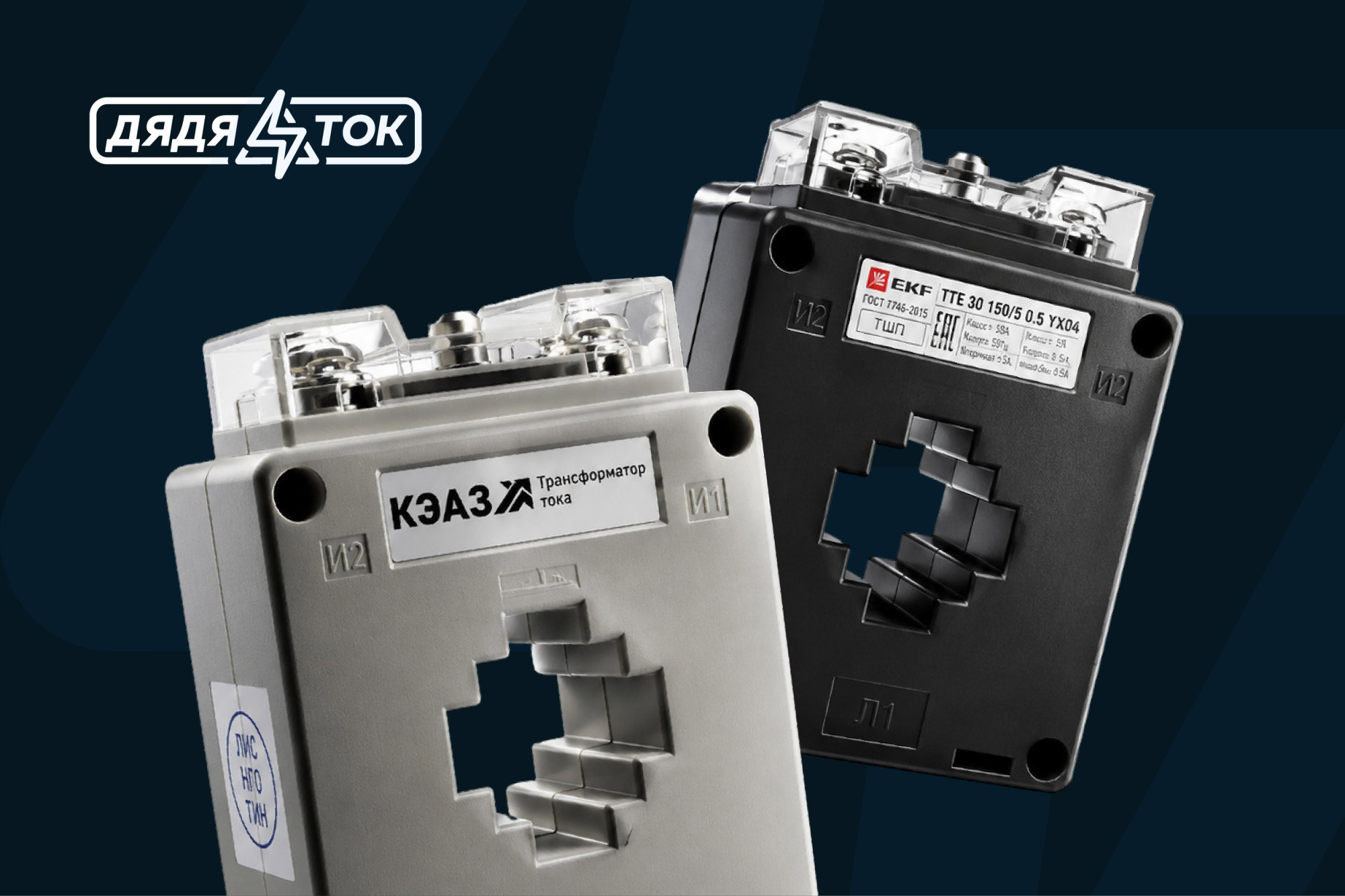

Трансформаторы тока: для чего нужны и как подобрать

Назначение

Где применяются

• Вводно-распределительные устройства жилых домов и предприятий
• Узлы коммерческого и технического учёта электроэнергии
• Системы релейной защиты и автоматики
• Щиты управления с амперметрами и мультиметрами

Виды конструкций

• Кольцевые (тороидальные). Классическое исполнение с круглым или прямоугольным окном. Кабель или шина пропускается через отверстие при монтаже. Надёжны, точны, доступны по цене.
• Разъёмные (шинные). Корпус раскрывается на две половины — можно установить на действующую линию без отключения и разрыва цепи. Удобны при модернизации существующих щитов.
• С креплением на DIN-рейку. Компактные модели для современных модульных щитов. Экономят место и упрощают монтаж.

Как читать маркировку

• Коэффициент трансформации (например, 250/5). Первая цифра — номинальный первичный ток, вторая — выходной. Показывает, во сколько раз уменьшается измеряемая величина.
• Класс точности (0.5 или 0.5S). Допустимая погрешность измерений в процентах. Класс 0.5 — стандарт для большинства задач. Класс 0.5S — повышенная точность при переменных нагрузках, часто требуется энергосбытом для коммерческого учёта.
• Мощность вторичной обмотки (5 В.А). Определяет, сколько измерительных приборов можно подключить ко вторичной цепи. Для одного счётчика 5 В.А достаточно с запасом.
• Диаметр окна (d30 мм). Размер проходного отверстия под кабель или шину. Проводник должен свободно проходить через сердечник — сверяйте с сечением вашей линии.
• Класс 0.5 — стандарт для большинства задач. Класс 0.5S — повышенная точность при переменных нагрузках, часто требуется энергосбытом для коммерческого учёта.

Как подобрать

1. Определите рабочий ток линии. Посмотрите номинал вводного автомата или рассчитайте по мощности. Выбирайте трансформатор так, чтобы рабочая нагрузка составляла 60–80% от номинала первичной обмотки.
2. Измерьте кабель или шину. Проводник должен свободно проходить через окно сердечника. Сверяйте диаметр отверстия в характеристиках.
3. Уточните требования энергосбыта. Для коммерческого учёта обычно требуют класс 0.5S и пломбировочные крышки на клеммах.
4. Выберите способ монтажа. DIN-рейка, болты к панели или разъёмный корпус — зависит от конструкции вашего щита.

Частые ошибки

• Завышенный номинал. Линия 80А, а трансформатор на 400/5. При малой загрузке точность падает — счётчик занижает показания.
• Разомкнутая вторичка. Оставлять выводы без нагрузки при протекании тока запрещено — напряжение на клеммах достигает опасных значений.
• Перепутанная полярность. Клеммы Л1-Л2 и И1-И2 подключены неверно — счётчик считает «в минус» или выдаёт ошибку.
