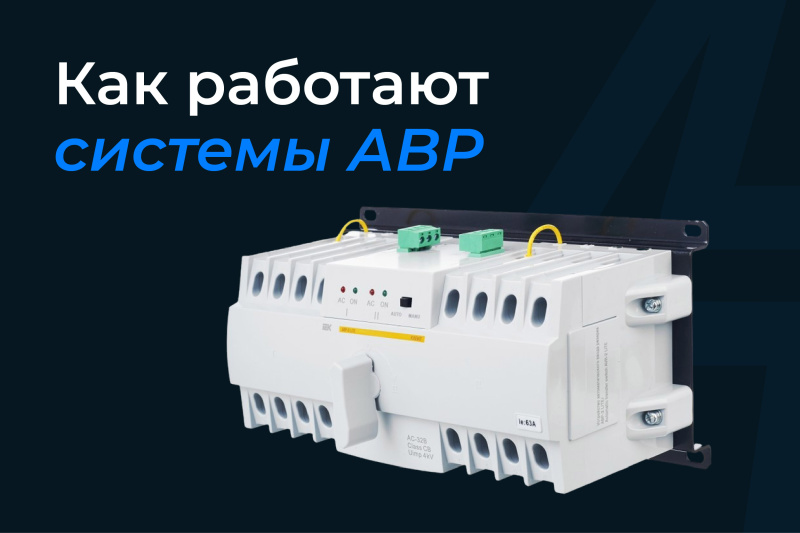

Системы АВР: как работают, какие бывают ошибки и способы их предотвращения

Назначение автоматического ввода резерва

АВР представляет собой комплекс автоматики, мгновенно переключающий электроснабжение на запасной источник при исчезновении тока в основной линии. Подобные решения незаменимы там, где даже кратковременное обесточивание грозит серьёзными последствиями: загородные коттеджи с газовыми котлами, больницы, дата-центры, промышленные цеха.

Логика функционирования

Встроенный микроконтроллер или релейный блок непрерывно анализирует характеристики входящего тока. Владелец заранее устанавливает допустимые границы. Любое отклонение — скачок, провал, обрыв фазы, асимметрия — запускает алгоритм переключения.

Последовательность действий: сперва разрывается цепь основного ввода, затем замыкается резервная линия. После стабилизации показателей первичной сети возможен автоматический возврат.

Распространённые конфигурации:

1. Односторонняя схема — чёткое разделение на рабочую и запасную ветку
2. Двусторонняя схема — обе линии равнозначны и взаимозаменяемы
3. Схема с возвратом — самостоятельное восстановление первоначального подключения

Варианты резервных источников

Топливные электростанции

Дизельные агрегаты славятся выносливостью и рентабельностью при продолжительной эксплуатации. Бензиновые модели выигрывают компактностью, доступной ценой и простотой сервиса — оптимальны для частного сектора.

Существенный момент: генераторной установке требуется 10–30 секунд на выход в штатный режим.

Аккумуляторные комплексы (ИБП)

Главная функция — поддержать электроснабжение, пока генератор набирает обороты. Модели онлайн-типа гарантируют мгновенный переход, линейно-интерактивные обеспечивают задержку 2–4 миллисекунды — приемлемо для подавляющего большинства потребителей.

Альтернативные фидеры

Устройство отслеживает состояние первичной линии и при аварии перебрасывает нагрузку на независимый фидер от другой трансформаторной подстанции.

Распространённые ошибки при монтаже

• Игнорирование коммутации нейтрали. Многие переключают только фазу, оставляя нейтраль общей. Грубейшее нарушение! Применяйте двухполюсные модули (2P). Защитный проводник (PE) остаётся неразрывным всегда.
• Путаница с подключением. Первичный и запасной фидеры меняются местами по невнимательности.
• Некорректные временные интервалы. Чрезмерно быстрое срабатывание провоцирует броски тока. Мощная нагрузка при пуске вызывает просадку — автоматика должна её игнорировать.
• Отсутствие взаимной блокировки. Необходима двойная защита — электрическая и механическая — исключающая одновременную подачу с обоих направлений.
• Заниженное сечение проводников. Тонкий кабель перегревается под нагрузкой, создавая пожароопасную ситуацию.
• Сборка из разнородных компонентов. Контакторы, рубильники и прочие элементы желательно брать одной марки — это гарантирует слаженную работу всего комплекса.

Рекомендации по предотвращению проблем

• Запускать комплекс без пусконаладки категорически нельзя. До подачи тока убедитесь: жилы подсоединены верно, монтаж соответствует проектной документации, изоляция и заземляющий контур в норме.
• Обязательно проведите тестирование: комплекс обязан безотказно реагировать на обесточивание и игнорировать кратковременные колебания.

Автоматический ввод резерва — не роскошь, а необходимый элемент современной электросети. Грамотно спроектированный и правильно настроенный АВР работает незаметно, но именно он спасает оборудование при аварии и обеспечивает непрерывность электроснабжения. Главное — ответственно подойти к выбору компонентов, соблюдать правила монтажа и не пренебрегать пусконаладочными испытаниями. Тогда система прослужит десятилетия без единого сбоя.
