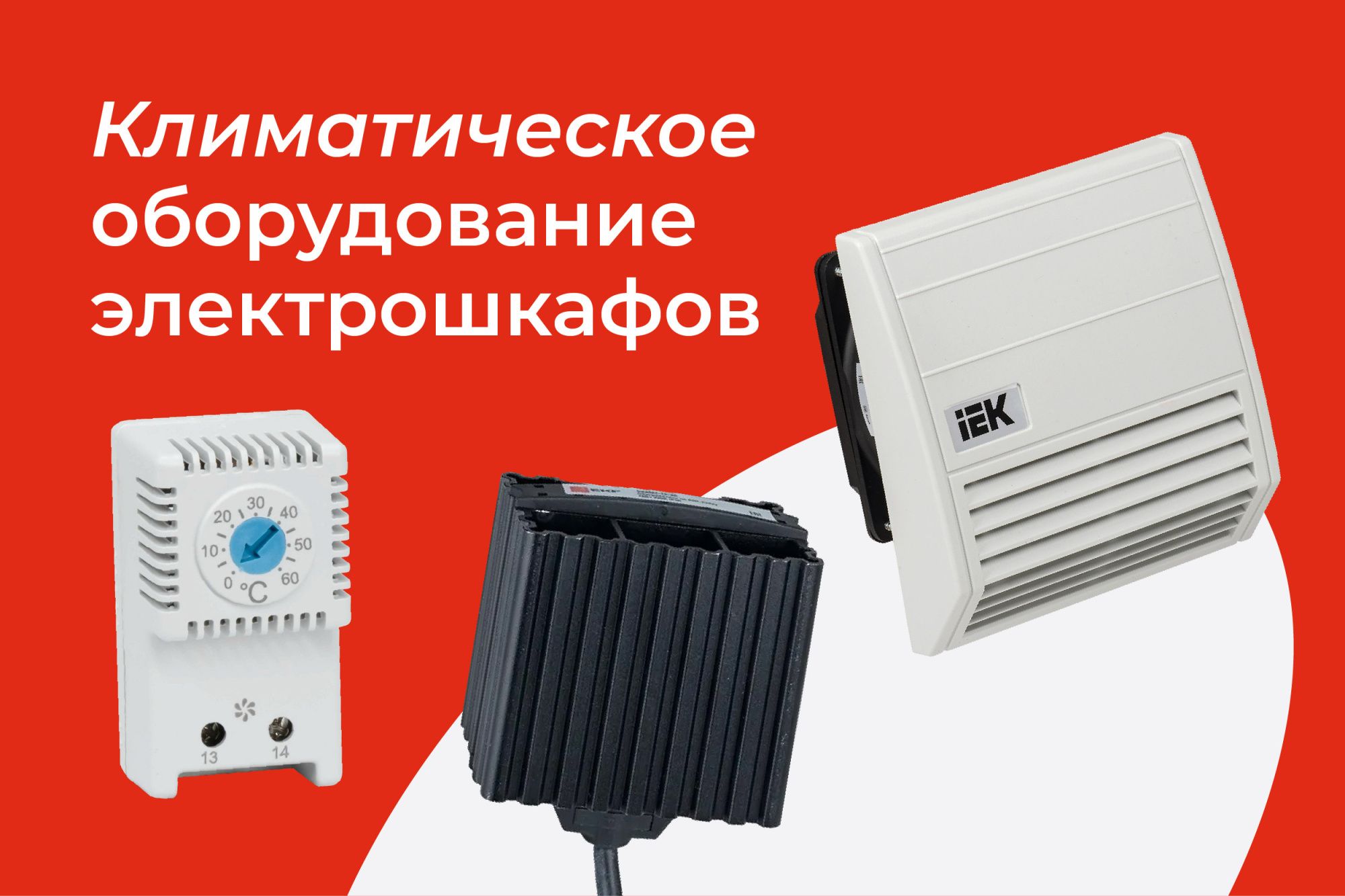

Климатическое оснащение электрошкафов: типы устройств и правила подбора

Почему важен микроклимат внутри корпуса

Современный распределительный бокс содержит десятки чувствительных компонентов: программируемые контроллеры, частотники, измерительные модули. Вся эта начинка крайне капризна к окружающим условиям. Жара провоцирует перегрев и досрочный выход из строя, холод приводит к образованию росы на токоведущих частях.

Особенно страдают уличные боксы. Днём солнце раскаляет металлический корпус, ночью он остывает — возникает точка росы, капли оседают на клеммах и платах. Итог — окисление контактов, утечки тока, а в худшем случае — короткое замыкание. Избежать подобных неприятностей помогает правильно подобранный климатический комплект.

Разновидности приборов для поддержания микроклимата

Нагревательные элементы

Греющие модули монтируются на стандартную DIN-планку и создают восходящий тёплый поток. Конвекция вытесняет холодные зоны, не допуская выпадения росы на внутренних поверхностях.

Большинство моделей оснащены саморегулирующимся PTC-элементом: чем выше окружающий градус, тем меньше выделяется тепла. Это экономит энергию и исключает локальный перегрев.

Практический совет: размещайте греющий модуль внизу корпуса — тёплый поток естественным образом поднимется вверх и равномерно прогреет весь объём. При большой кубатуре лучше взять два-три маломощных прибора вместо одного мощного.

Продвинутые версии дополнены встроенной крыльчаткой. Принудительный обдув ускоряет циркуляцию и выравнивает тепловое поле даже в габаритных шкафах.

Вентиляционные модули с фильтрующей кассетой

Задача этих приборов — отводить избыточное тепло наружу. Через входную решётку засасывается прохладный уличный воздух, фильтр задерживает пыль, а разогретые массы выбрасываются через верхнюю выпускную решётку.

Энергопотребление минимально, поэтому допускается круглосуточная работа без дополнительного управления. Однако подключение регулятора продлевает ресурс фильтрующего картриджа: прибор запускается только при реальной необходимости.

Температурные регуляторы

Этот компактный прибор отслеживает градусы внутри корпуса и коммутирует исполнительные устройства. Превышен верхний порог — включается охлаждение, упал ниже нижнего — стартует обогрев.

Стандартная схема предусматривает два отдельных регулятора. Первый — с нормально разомкнутой группой (NO) — крепится вверху и активирует вентиляцию. Второй — с нормально замкнутой группой (NC) — располагается внизу и управляет нагревом. Существуют также сдвоенные модификации, объединяющие обе функции в одном корпусе.

Регуляторы влажности

Гигростат реагирует на содержание водяных паров в воздухе. При достижении заданного порога он подаёт сигнал на вентиляцию или осушитель, предотвращая конденсацию.

Комбинированные версии совмещают гигро- и терморегулятор. Одно компактное устройство одновременно контролирует два ключевых параметра — удобно и экономит место на монтажной рейке.

Критерии грамотного подбора

▫️Географический фактор. В северных регионах и средней полосе приоритет — защита от промерзания. Здесь необходим греющий модуль под управлением регулятора с NC-контактом. Южные территории страдают от летнего зноя, поэтому акцент смещается на вентиляцию с NO-регулятором.

▫️Тепловой баланс. Подсчитайте суммарное тепловыделение всех установленных приборов. Полученная цифра покажет, сколько ватт необходимо отводить летом и компенсировать зимой.

▫️Класс герметичности. Для внутренних помещений достаточно IP20–IP30. Уличный монтаж требует минимум IP54, а при агрессивных условиях — IP65.

▫️Комплексный подход. Отдельные приборы эффективны, но максимальный результат даёт связка: нагрев + вентиляция + регулятор. Автоматика сама переключает режимы в зависимости от реальной обстановки. Поддержание стабильного микроклимата внутри электротехнического корпуса — залог долгой и безаварийной службы всей начинки. Продуманная комбинация греющих модулей, вентиляционных блоков и регуляторов исключает перегрев, промерзание и выпадение росы. Особенно это критично для уличных боксов и объектов с резкими сезонными перепадами.

Учитывайте реальные условия эксплуатации, и автоматика прослужит без нареканий долгие годы.
