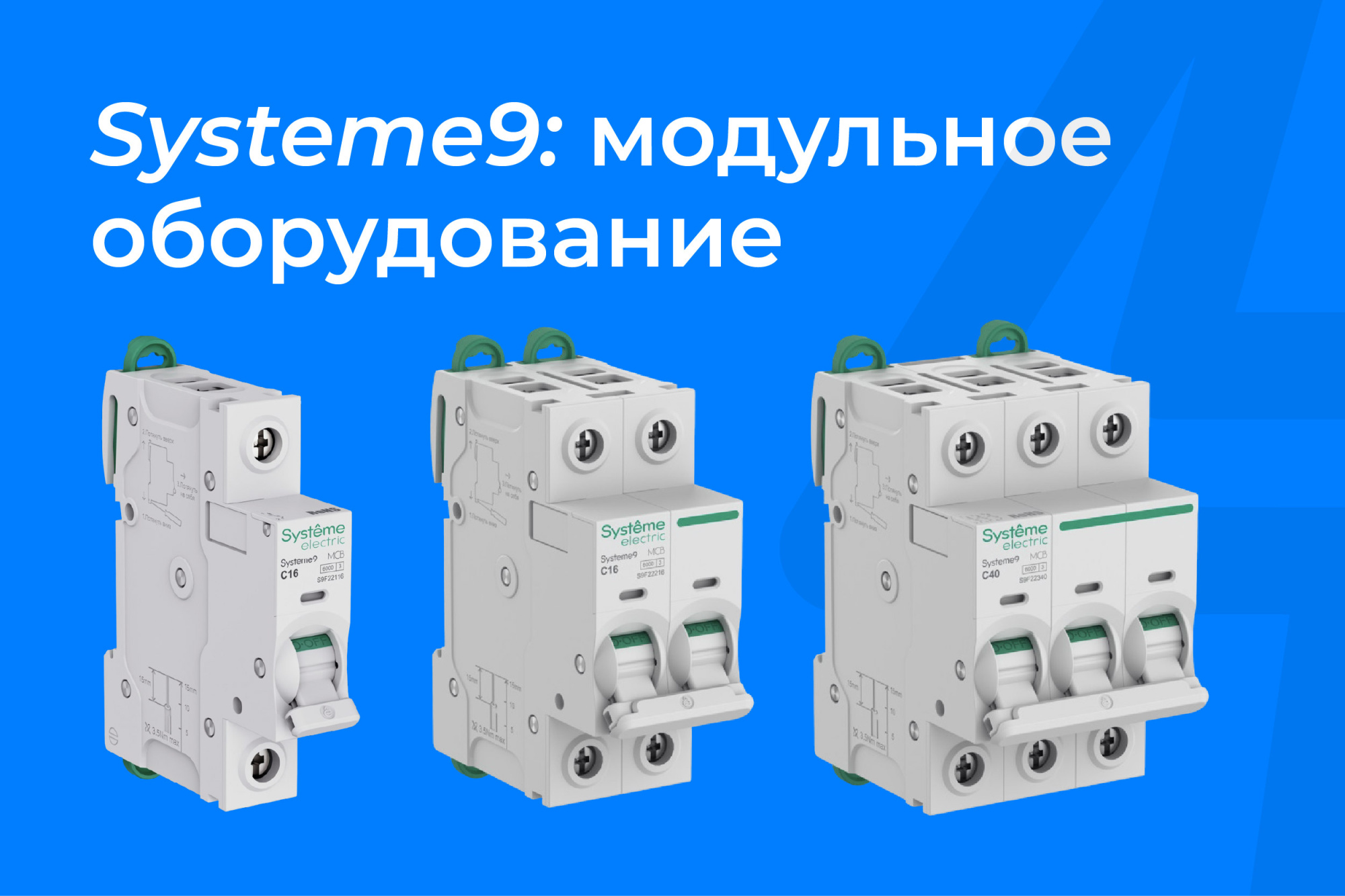

Systeme9: флагманская серия модульного оборудования

Серия предлагает пользователям комплексный набор преимуществ, призванных повысить безопасность, ускорить монтаж, упростить обслуживание и гарантировать надёжность в эксплуатации электроустановок, собранных на Systeme9. Двойные клеммы раздельного монтажа проводников значительно сокращают время сборки и количество используемых компонентов. Индикация аварийного срабатывания мгновенно идентифицирует аварийную линию, снижает временные затраты на поиск неисправности и уменьшает время простоя оборудования. Состояние главных контактов аппарата легко считывается по зелёной полосе на рукояти, что обеспечивает мгновенную и безошибочную оценку уровня безопасности при обслуживании. Механизм мгновенной коммутации обеспечивает четкое срабатывание контактов и их долговечную работу. Унифицированные для всех типов устройств аксессуары сокращают номенклатуру комплектующих, упрощая логистику, монтаж и обслуживание.

В Systeme9 каждая деталь продумана до мелочей

Все устройства выполнены в едином, лаконичном, матово-белом корпусе с контрастными зелёными акцентами — их невозможно спутать с другими. Эргономичная конструкция, выверенные пропорции и тактильно приятные материалы говорят об изделии высочайшего качества уже при первом знакомстве. Продуманная компоновка элементов делает работу с оборудованием интуитивно понятной. Это не просто эстетика — дизайн Systeme9 функционален: яркие и крупные индикаторы состояний, рельефные элементы управления и износостойкая маркировка обеспечивают удобство эксплуатации даже в сложных условиях. Внешний вид Systeme9 подчёркивает его суть: современные технологии должны быть не только надёжными, но и визуально безупречными.

Systeme9 разработаны для интенсивной эксплуатации: кратно повышенные относительно требований стандартов характеристики, стойкость к внешним воздействиям, расширенный температурный диапазон и надёжность в сетях с нестабильными параметрами. «Сердцем» серии стала платформа для промышленных систем, с рабочей отключающей способностью превышающей 10кА. Однако, устройства найдут своё применение не только на производственных площадках, но и в быту. Все изделия проходят строжайший многоэтапный контроль на одной из самых современных производственных площадок в отрасли, где автоматизированные системы гарантируют стабильно высокие стандарты качества.

Повышенная безопасность

Двойная сертификация

Устройства Systeme9 соответствуют требованиям двух стандартов: ГОСТ IEC 60947-2 для промышленности и ГОСТ IEC 60898-1 для жилых и коммерческих объектов. Это делает модульные устройства серии Systeme9 универсальными, обеспечивая применимость в каждом из этих сегментов.

Изоляция второго класса для лицевой панели устройства

Минимальные значения длин путей токов утечки и воздушных зазоров между токоведущими и доступными для прикосновения частями устройств удвоены для соблюдения требований электробезопасности к двойной и усиленной изоляции.

Стойкость к загрязнению: степень III

Самый высокий уровень стойкости к загрязнению среди модульных устройств. Допускается токопроводящее загрязнение или сухое, нетокопроводящее загрязнение, которое становится токопроводящим вследствие ожидаемой конденсации влаги.

Встроенная индикация реального положения контактной группы

Индикация реального положения контактной группы позволяет легко определить, находится ли автоматический выключатель в замкнутом или разомкнутом положении. Зелёный индикатор в основании рукояти отображает фактическое состояние контактов, независимо от её положения.

Ускоряют монтаж

Двойные безопасные клеммы раздельного монтажа проводников, либо проводника и шины типа PIN сверху и снизу

Устройства серии Systeme9 оснащены двойными безопасными клеммами раздельного монтажа проводников и шинных разводок типа PIN. Эта технология специально разработана для профессионального монтажа и сложных промышленных решений. Применение двойных клемм в серии Systeme9 обеспечивает высокую скорость, простоту и безопасность установки. Обе клеммы (для кабелей и шинопроводов) открываются и закрываются одновременно, причём, если вторая клемма не используется, она будет полностью закрыта. Это решение гарантирует высокий уровень безопасности (IP20B) и удобство монтажа, исключая риск случайного прикосновения и упрощая подключение оборудования. Шинные разводки монтируются в задний слот клемм, не мешая подключению кабелей и обеспечивая отличную видимость всех точек присоединения.

Две крепёжные клипсы упрощают установку и снятие с DIN-рейки

Две клипсы обеспечивают дополнительное прижимное усилие для стабильного положения аппарата на DIN-рейке, упрощают его монтаж и ускоряют замену, делая возможной установку одной рукой.

Технические характеристики, знаки сертификации и монтажные инструкции нанесены на корпус устройства методами лазерной маркировки и литья

Долговечная маркировка не подвержена действию растворителей, агрессивных сред и УФ-лучей и всегда обеспечивает надёжное считывание необходимой информации об изделии.

Упрощают обслуживание

Встроенная индикация аварийного срабатывания аппарата

Яркая индикация в защитных устройствах серии Systeme9 позволяет с первого же взгляда идентифицировать аварийные линии в электроустановке. Красный индикатор на лицевой панели сигнализирует о том, что устройство сработало аварийно, из-за возникшего сверхтока в защищаемой цепи. Синий индикатор сообщает об отключении при появлении тока утечки. Это позволяет сразу определить, какие аппараты отключились, что значительно ускоряет процесс диагностики, устранения неисправностей и восстановления электроснабжения. Тем самым управление объектом становится проще, снижается время простоев и растёт общая эффективность эксплуатации электрической сети.

Удвоенный момент затяжки

Удвоенный момент затяжки клемм для повышения надёжности соединений. Эта функция обеспечивает более надёжное и стабильное соединение проводников, снижая риск ослабления контактов и предотвращая возможные аварии. Увеличенный момент затяжки способствует долговечности решения, обеспечивая его эффективную работу в любых условиях.

Быстрая замена устройств, объединённых гребенчатой шиной

Особая геометрия корпуса и двухпозиционные клипсы как сверху, так и снизу позволяют демонтировать любое из объединённых гребенчатой шиной устройств, не снимая её. Эта особенность позволяет быстро заменить аппарат в случае его выхода из строя и упрощает модернизацию распределительного щита.

Унифицированные аксессуары в ассортименте

Наличие компактных аксессуаров расширяет возможности оператора, позволяя удалённо контролировать состояние защищаемых линий и гибко управлять нагрузками. Унификация аксессуаров для всех устройств серии упрощает подбор и сокращает количество ЗИП на сервисном складе.

Обеспечивают надёжность

Высокий уровень стойкости к импульсному напряжению: 6кВ

Гарантирует сохранение высоких изоляционных свойств оборудования даже при появлении в защищаемой цепи высоких испульсных перенапряжений. Это особенно актуально в случае частых коммутационных перенапряжений, характерных для промышленных объектов.

Механизм быстрого включения

Это решение предотвращает преждевременный износ контактов, обеспечивая их мгновенное замыкание вне зависимости от скорости движения рукояти. Такой подход минимизирует падение напряжения, снижает нежелательный нагрев и уменьшает риск возникновения неисправностей, что продлевает срок службы всей системы. Механизм быстрого включения обеспечивает стабильность работы даже в условиях интенсивной эксплуатации.

Повышенный уровень напряжения изоляции: 500В

Модульные устройства серии Systeme9 обладают повышенным уровнем напряжения изоляции в 500 В, что превосходит стандартные значения для большинства аналогов. Это делает устройства универсальными, обеспечивая возможность работы в сетях с повышенными требованиями к изоляции, включая промышленные объекты. Усиленная изоляция снижает риск пробоя между токоведущими частями, даже в условиях повышенной влажности или запылённости.

Расширенный температурный диапазон от -35 до +70°C

Устойства идеально подходят для эксплуатации как в суровых зимних условиях, так и в жарком климате, обеспечивая стабильность работы на объектах любого назначения и без необходимости в дополнительных затратах на климатическое оборудование. Конструкция и материалы выдерживают значительные термические нагрузки, продлевая срок службы и снижая необходимость частого обслуживания. Всё это делает Systeme9 решением, готовым к работе в самых сложных климатических условиях.
